行車記錄儀控制板PCB抄板
發布時間：2017-07-04 11:43:53
案例詳情
抄板介紹
PCB尺寸:64mm×13.4mm×2.4mm
板層數：6層
抄板周期：5天
抄板項目：PCB文件、bom清單、樣機制作調試
打樣周期：10天
抄板簡介:6層板抄板案例，抄板到樣機制作，項目周期在2周左右，DSP等相關芯片程序調用在此抄板案例中尤為關鍵。
抄板流程

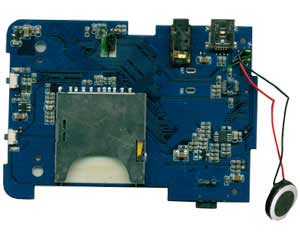

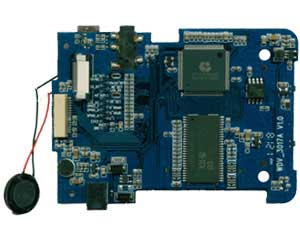

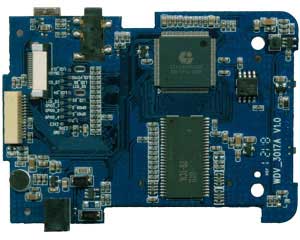

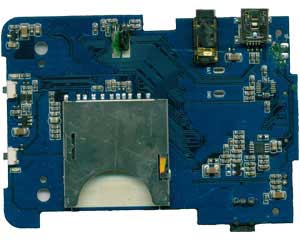

1.掃面PCB板正反面元件圖，查明記錄元件型號、極性等信息，制作bom清單

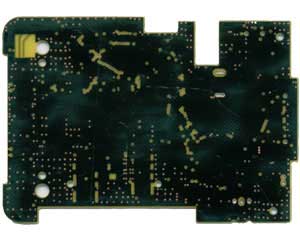

2. 拆解記錄好的元件，掃描板面，記錄絲印及位孔。

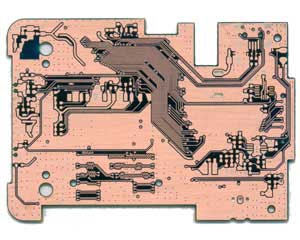

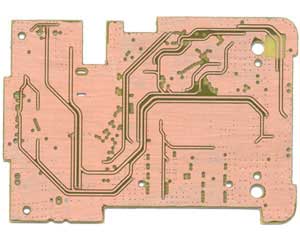

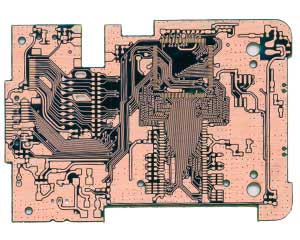

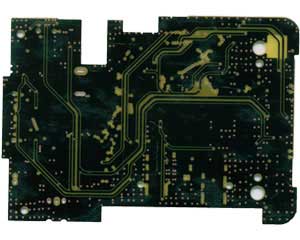

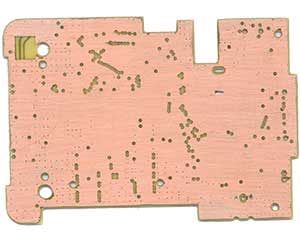

3. 磨板露出頂層和底層線路，抄線路圖
4. 磨板露出中間1層線路，抄電路圖
5. 磨板露出中間2層線路，抄電路圖
行車記錄儀參數
外觀尺寸:74mm×19.4mm×52.4mm
機身重量：74g
拍攝配置：高保真H.264編碼，MP4格式
音頻：內置高質量麥克風及揚聲器
存儲功能：支持C10（讀速≥80MB/s）級別以上8GB~64GB
內存卡容量:64GB
工作溫度:-10~60℃
鏡頭:F1.8超大光圈，165°超廣角鏡頭，光學鏡頭成像
圖像處理器:YIA12雙核+DSP專業芯片，加強版寬動態，3D降噪
圖像傳感器:3.0×3.0μm，3800mV/lux.sec[高感光圖像傳感器]
屏幕:攝影機專用TFTLCD屏，寬屏：960*240Dot-matrixdelta
電池容量:240mAhLi-Polymer［耐熱型］
整機功耗:≤4.0W
電源線長度:3.5米
電源接口:5V/1A［MicroUSB接口］
重力傳感器:內置高精密三軸傳感器
視頻編碼:H.264編碼，MP4格式
支持分辨率:1920×1080P60幀，1920×1080P30幀，1280X720P30幀，2304×1296P30幀
存儲方式:microSD卡，支持C10（讀速≥80MB/s）級別以上8GB~64GB
音頻:內置高質量麥克風及揚聲器
網絡:標準Wi-Fi802.11n,支持無線安全標準
bom清單
以下是該行車記錄儀pcb抄板部分元器件的bom清單，列舉部分區域所用的部分電子元器件。
| 行車記錄儀抄板物料清單 | |||||
| 類型 | 參數說明 | 封裝 | 數量 | 位號 | 廠商 |
| 貼片電阻 | 電阻\100R\1/10W\±5% | 0603 | 1 | R24 | |
| 電阻\220R\1/10W\±5% | 0603 | 2 | R53,R57 | ||
| 電阻\750R\1/10W\±5% | 0603 | 4 | R3,R8,R9,R13 | ||
| 電阻\1K\1/10W\±5% | 0603 | 6 | R21,R22,R28,R40,R51,R60 | ||
| 電阻\2.2K\1/10W\±5% | 0603 | 5 | R4,R30,R36,R66,R67 | ||
| 電阻\4.7K\1/10W\±5% | 0603 | 1 | R39 | ||
| 電阻\5.6K\1/10W\±5% | 0603 | 1 | R44 | ||
| 電阻\7.5K\1/10W\±5% | 0603 | 1 | R47 | ||
| 電阻\10K\1/10W\±5% | 0603 | 17 | R1,R2,R14,R15,R16,R25,R26,R27,R31 R35,R42,R48,R49,R55,R56,R58,R65 |
||
| 電阻\12K\1/10W\±5% | 0603 | 3 | R7,R11,R19 | ||
| 電阻\18K\1/10W\±5% | 0603 | 2 | R37,R62 | ||
| 電阻\22K\1/10W\±5% | 0603 | 6 | R6,R10,R12,R45,R52,R63 | ||
| 電阻\30K\1/10W\±5% | 0603 | 2 | R34,R64 | ||
| 電阻\47K\1/10W\±5% | 0603 | 6 | R17,R18,R20,R38,R54,R61 | ||
| 電阻\68K\1/10W\±5% | 0603 | 2 | R5,R43 | ||
| 電阻\100K\1/10W\±5% | 0603 | 8 | R23,R29,R32,R33,R41,R46,R50,R59 | ||
| 熱敏電阻 | 貼片熱敏電阻\10K | 0603 | 1 | RT1 | |
| 貼片電容 | 電容\470PF\±5% | 0402 | 1 | C30 | |
| 電容\100NF\±5% | 0402 | 1 | C29 | ||
| 電容\220PF\±5% | 0603 | 4 | C5，C11,C16,C20 | ||
| 電容\2.2NF\±5% | 0603 | 2 | C8,C31 | ||
| 電容\100NF\±5% | 0603 | 13 | C2,C4,C6,C10,C12,C15,C18 C9,C22,C24,C28,C32,C46 |
||
| 電容\220NF\±5% | 0603 | 1 | C7 | ||
| 電容\1UF\±5% | 0603 | 4 | C13,C23,C27,C33 | ||
| 電容\2UF\±5% | 1206 | 8 | C39,C40,C41,C43,C44,C45,C37,C42 | ||
| 電容\3.3UF\±5% | 0805 | 5 | C3,C14,C17,C19,C21 | ||
| 電容\33UF\±5% | 1210 | 2 | C25,C26 | ||
| 電容\47UF\±5% | 1210 | 4 | C34,C35,C36,C38 | ||
| 鉭電容 | 貼片鉭電容\226A（22UF 10V） | 3216 | 1 | C1 | |
| 電感 | 大功率電感\0.1UH 1012AA | SMD2 6.6x6.6x2.8mm | 1 | L5 | |
| 大功率電感\0.47UH 1012AK | SMD2 6.6x6.6x2.8mm | 1 | L4 | ||
| 大功率電感\4.7UH 1021AB | SMD2 12.8x12.8x3.5mm | 1 | L3 | ||
| 繞線電感\10UH | SMD2 3.3x2.5x1.5mm | 2 | L1,L2 | ||
| 保險 | 保險 A | 0805 | 2 | F1,F2 | |
| 保險 E | 0603 | 2 | F3,F4 | ||
| (PMEG6010CEJ)EQ | SOD-323 | 2 | D12 D14 | ||
| (22V穩壓二極管)C | SOD-523 | 2 | D7,D9 | ||
| (6.2V穩壓二極管)FO | SOD-523 | 2 | D2,D10 | ||
| (整流二極管)GN | SOD-523 | 5 | D1,D3,D4,D5,D11 | ||
| (BAT54WS)L9 | SOD-523 | 2 | D6,D8 | ||
| (MAX803MXR)ABB | SOT-323 | 1 | Q2 | ||
| (BC856BW)3Bt | SOT-323 | 2 | Q4,Q5 | ||
| (BC846BW)1B | SOT-523 | 2 | Q1,Q6 | ||
| (BAT721A)L8W | SOT-23 | 2 | Q3,Q7 | ||
| (INA193AIDBVR)BJJ | SOT-25 | 1 | U14 | ||
| C12 | SOT-25 | 1 | U3 | ||
| (LM2703MFX-ADJ)S48B | SOT-25 | 1 | U6 | ||
| SHAB | SOT-26 | 1 | U4 | ||
| S86C M03 | SMD3 | 1 | U9 | ||
| 123N08NS | SON8鐵底 | 3 | U8,U11,U10 | INFINEON | |
| F7832 | SOP8 | 2 | U12,U13 | IOR | |
| L2941LD | LLP8 | 1 | U1 | NS | |
| TMSLF 240IAVFA | QFP32 | 1 | U2 | TI | |
| ATMEGA168 20AU | QFP32 | 1 | U5 | ATMEL | |
| LM5116 | SSOP20 | 1 | U7 | NS | |
| 晶振 | 貼片晶振\.N08 | SMD3 3.2x1.4x0.8mm | 1 | X1 | |
| 排針 | 黑色3PIN排針 腳距2.54mm | SIP3 | 1 | J1 | |
| LED燈 | 紅燈 | 0603 | 1 | D13 | |
