案例詳情

技術參數

PCB板尺寸:75mm*58.1mm

BCM控制板層數：4層PCB抄板;

抄板周期：1天;

抄板價格：面議（一般按焊點數量計算價格，如有后續PCBA批量加工可減免抄板費用）;

抄板其他業務：繪制原理圖

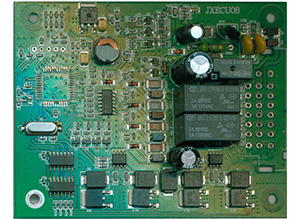

1. 抄板流程1：掃描高清監控汽車MCU控制板，記錄元器件型號、位置。
2. 抄板流程2：拆卸板上各種元器件，并備注記錄各元器件注意事項，去除汽車BCM控制板板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片。

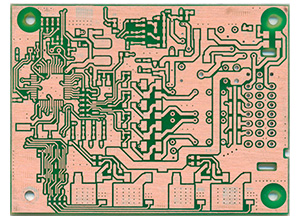

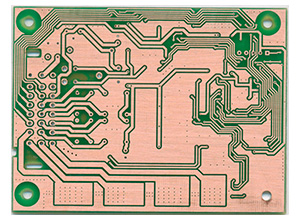

3. 抄板流程3：磨板，露出線路板中間層線路并掃描為圖片

主要功能參數

控制器局域網絡(CAN)和本地互聯網絡(L1N)及FlexRay是常用的汽車總線。CAN總線是串行多主站控制器實時控制的局域網總線，信息傳輸方式是同步的，物理層為單線；架構為一個主設備，2～l0個從設備1|lN信息傳輸方式是異步的，物理層為雙線：架構為多個主設備，l0～300個從設備。兩者皆有較高的擴展能力。CAN數據率為20kB/s，LIN數據率高速達lMB/s，低速為125kB/s低速CAN總線能增加總線的傳輸距離，提高抗干擾能力，降低硬件成本、控制對象是數量較多，對信息傳輸?shù)膶崟r性要求不高．如以低速電機、電磁閥、各類燈具和開關器件等為主而通過IIN總線進行通信是主控模塊、門控模塊、中控鎖模塊和語音報警模塊等，它們是帶寬、復雜性等要求較低的低速系統，如開關類負載或位置型系統的控制．汽車刮水器、氣流循環系統的風機、風扇皆為大電感性負載，欲降低開關時強烈的反電勢對系統電源的沖擊，運用脈寬調制(1wM)實現軟啟動．也同時保護了用電裝置，提高整車的電磁兼容性、lwM是通過調整輸出周期(該輸出通常是一固定頻率的開關信號)的占空比大小(脈；中寬度)。控制照明燈的點亮熄滅時間，來達到亮度的調節。
